Fadenstrahlrohr



Einleitung



Das Fadenstrahlrohr soll uns dazu dienen, die Elektronenmasse zu

bestimmen. In folgendem Kapitel wird der Aufbau des Gerätes er-

läutert. Da zur Bestimmung der Elektronenmasse allerdings auch noch

eine Helmholtz-Spule benötigt wird, gehen wir zuerst auf den Aufbau

und die Besonderheit dieser Spule ein.



Helmholtz-Spule



Die Helmholtz-Spule ist eine besondere Zusammenstellung zweier

Spulen, die im Inneren dieser Spulen für ein homogenes Magnetfeld

sorgt. Gleichzeitig ermöglicht der Aufbau, Gerätschaften (eben das

Fadenstrahlrohr) in die Helmholtz-Spule einzusetzen, da viel Raum

innerhalb der Spulen zur Verfügung steht.

Eine Helmholtz-Spule setzt sich aus zwei schmalen kreisförmigen

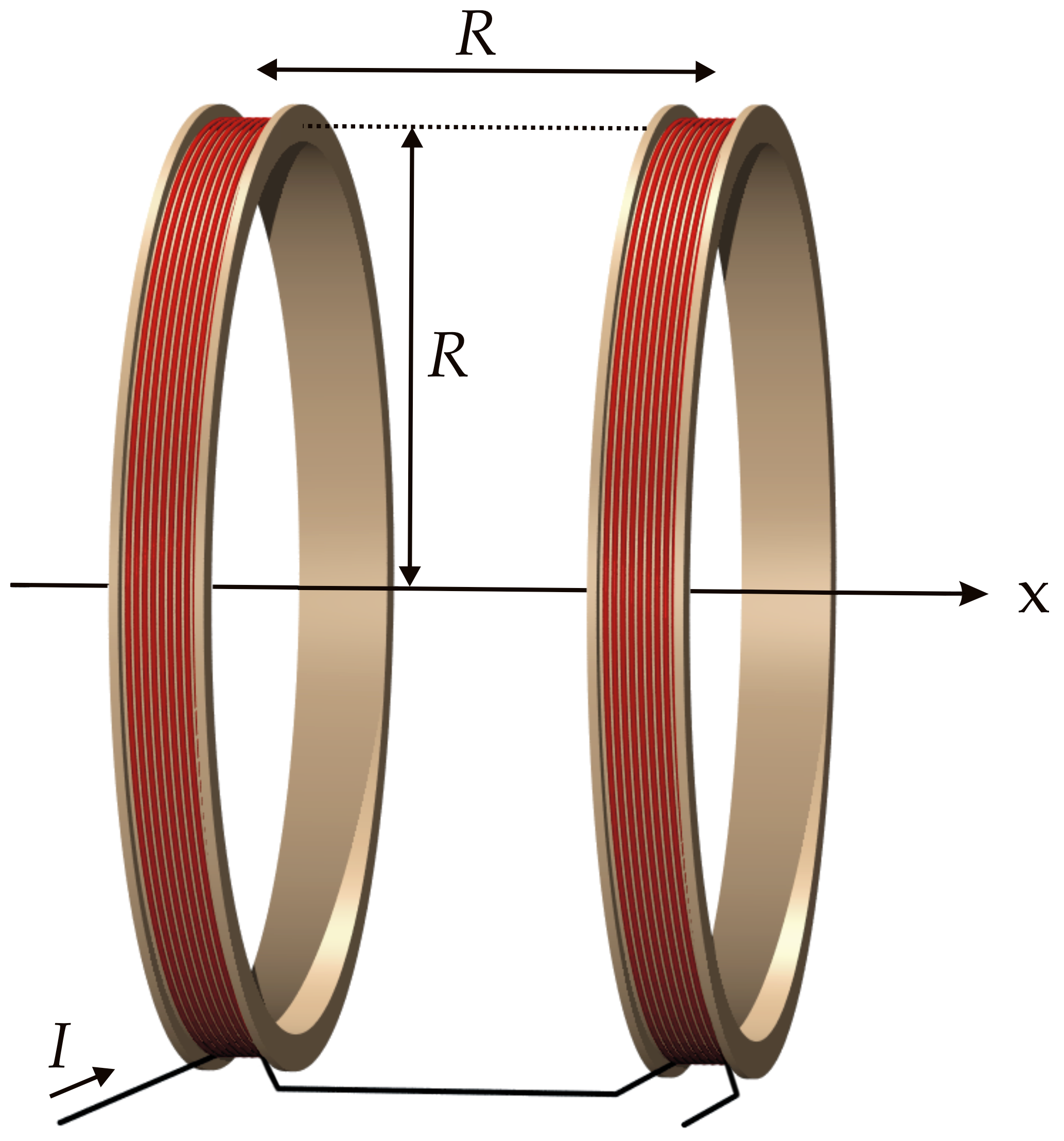

Spulen mit großem Radius zusammen. Die folgende Abbildung zeigt

den Aufbau.





Quelle: Helmholtz-Spule – Wikipedia



Die beiden Spulen

werden gleichsinnig mit

Strom versorgt.

Wichtig ist, dass der

Abstand der Spulen

ihrem Radius ent-

spricht.



In diesem Fall hat man

im Inneren der Spulen

ein recht homogenes

Magnetfeld

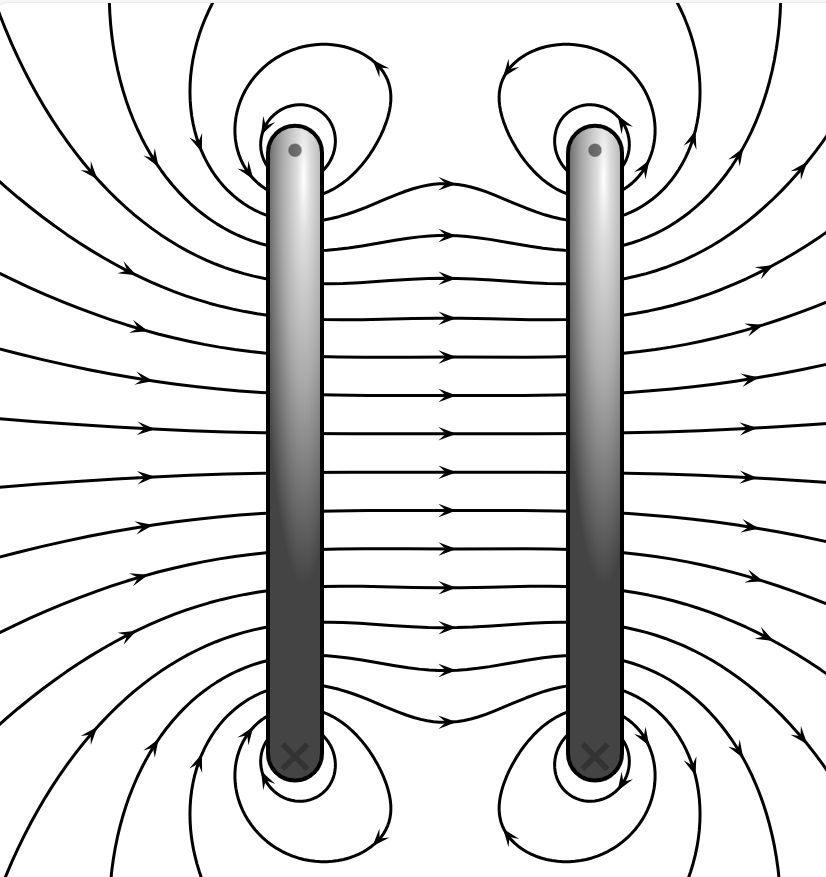

Die folgende Abbildung zeigt einmal das Magnetfeld einer Helmholtz-

Spule in einer Ebene, die durch die Mittelachse der Spule geht.



Quelle: VFPt helmholtz coil2-rings - Category:Helmholtz coils – Wikimedia Commons



Da die Spule rotationssymmetrisch aufgebaut ist, kann man die Ebene

an der Mittelachse drehen und erhält dann das Magnetfeld für den

ganzen Raum. Der gesamte Raum der Helmholtz-Spule muss daher

von einem praktisch nahezu homogenen Magnetfeld ausgefüllt sein,

da sich die Feldliniendichte nicht ändert.

(Hinweis: wer ausführliche Erläuterungen zum Magnetfeld einer Helmholtz-Spule möchte,

sollte diese Versuchsbeschreibung der Uni Greifswald besuchen)

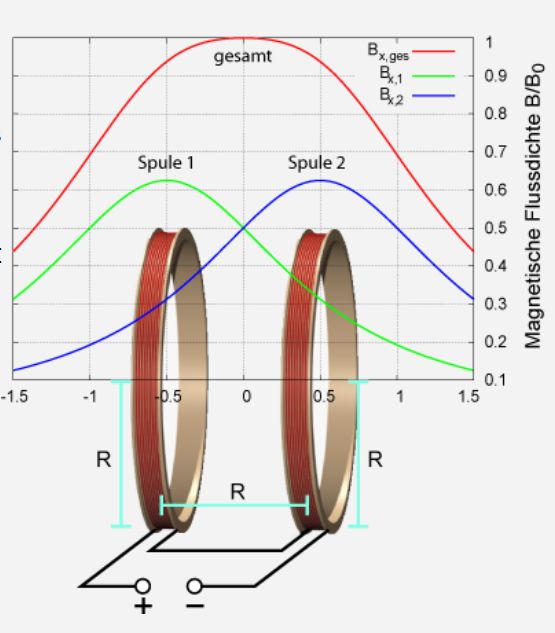

In der nächsten Abbildung sieht man, wie sich das Gesamtmagnetfeld

der Helmholtz-Spule (Mittelachse) aus den Einzelmagnetfeldern der

Einzelspulen ergibt.



Quelle: https://virtuelle-experimente.de/b-feld/b-feld/helmholtzspulenpaar.php



Fadenstrahlrohr - Aufbau

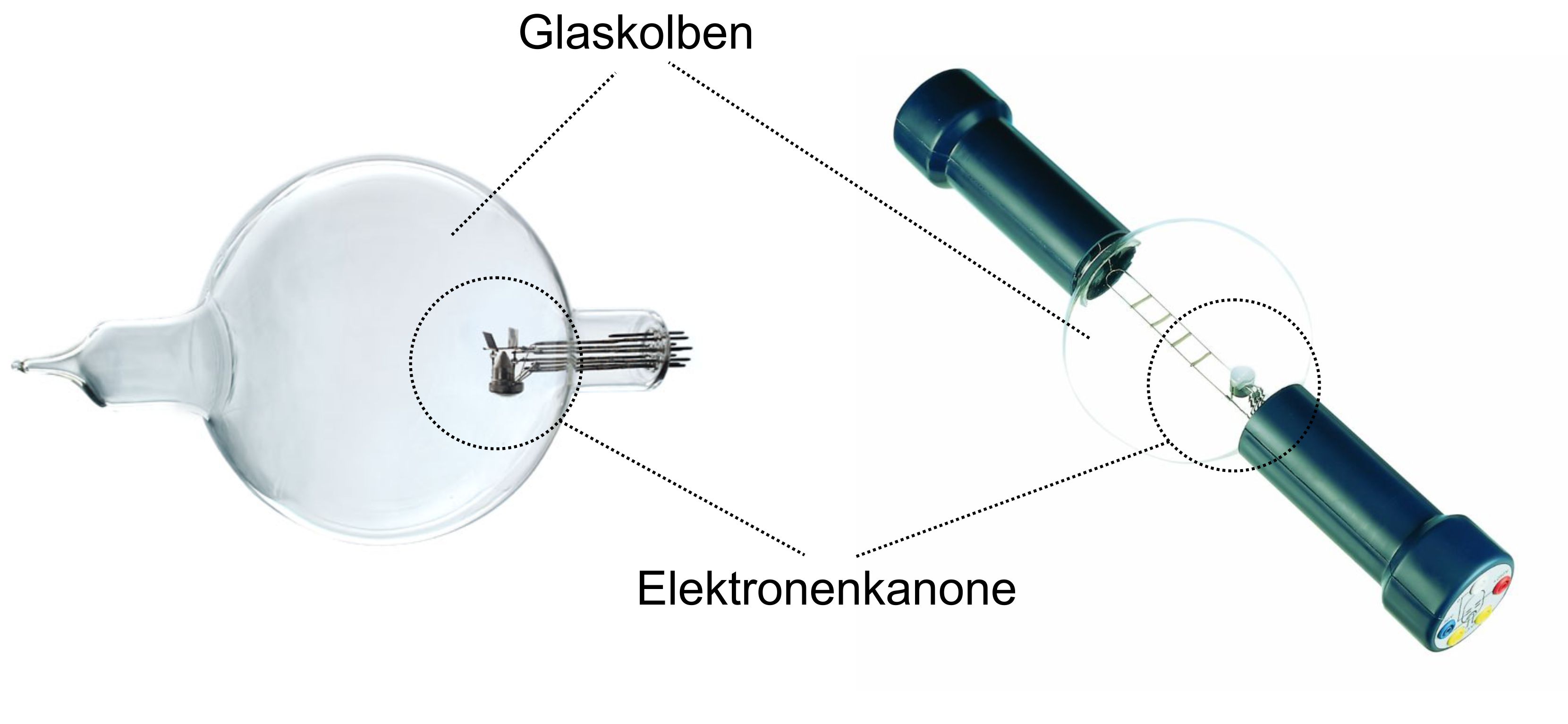

Wir sehen uns zunächst einmal Abbildungen zweier Fadenstrahl-

rohre bekannter Lehrmittelfirmen (links:Leybold, rechts:Phywe) an.



In beiden Fällen gibt es einen Glaskolben, in dem sich ein Gas (Neon,

Wasserstoff) unter geringem Druck befindet. Außerdem haben beide

Aufbauten im Inneren des Glaskolbens eine Elektronenkanone zur

Erzeugung eines Elektronenstrahls.

Der austretende Elektronenstrahl trifft auf die Gasmoleküle und bringt

diese zum Leuchten (Neon:orange, Wasserstoff:blau).

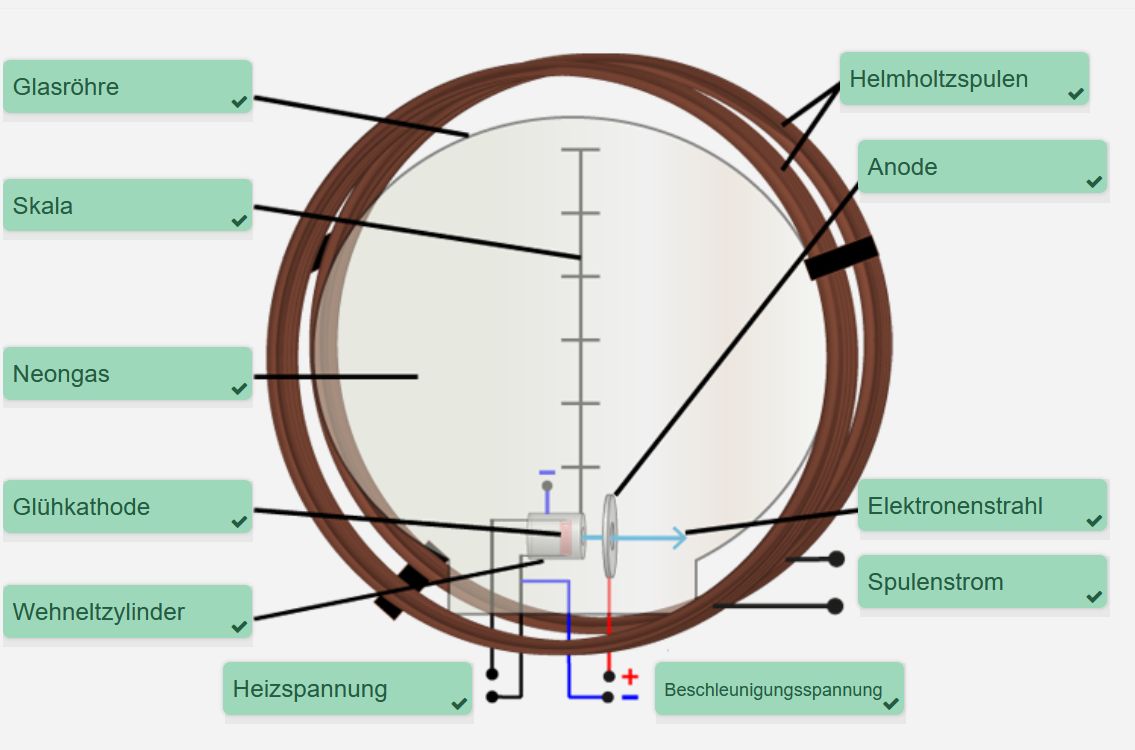

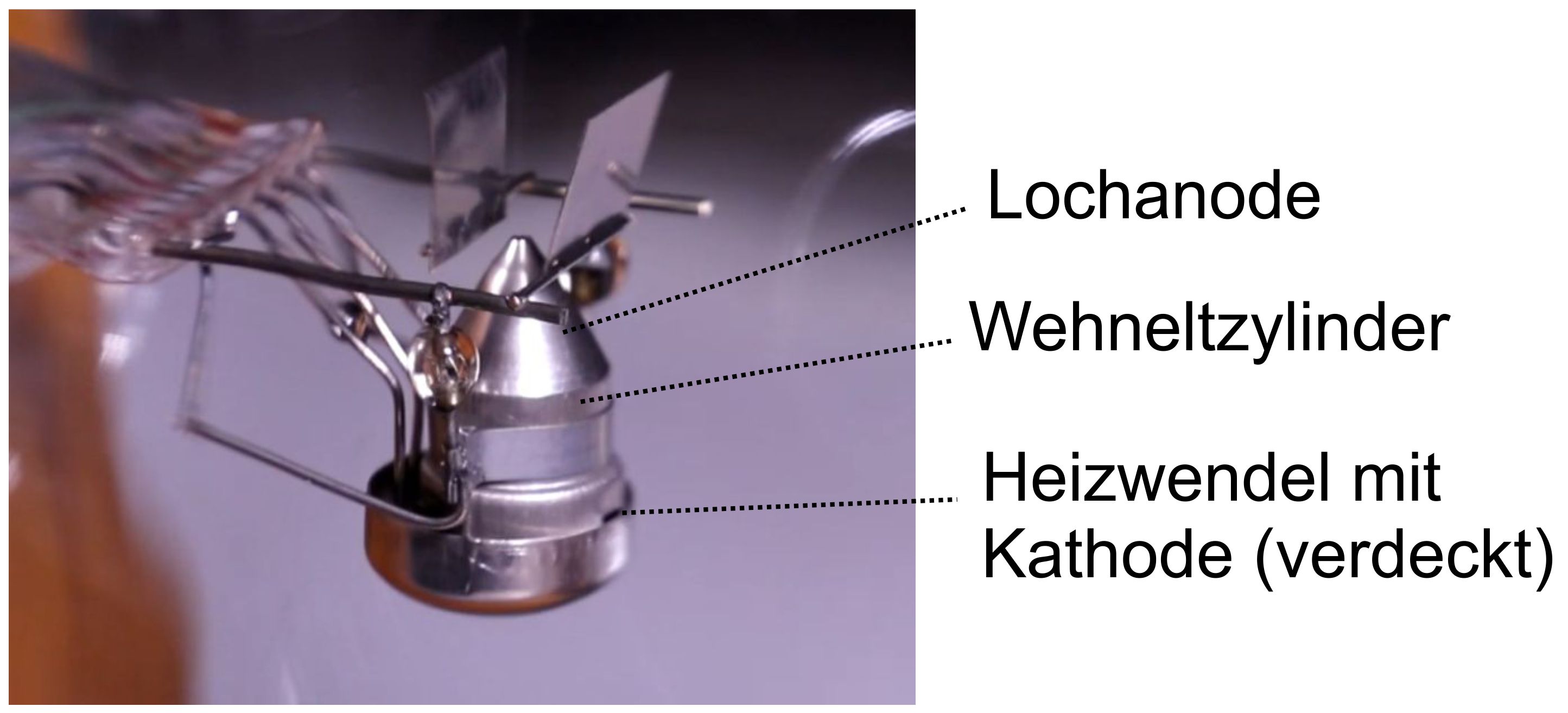

Aufbau-Elektronenkanone



Abbildung aus der Quelle Video von Benno Köhler mit eigenen Benennungen:





sichtbarer Elektronenstrahl



Abbildung aus dem Video von Benno Köhler



Aufbau für die Bestimmung der Elektronenmasse



Will man die Elektronenmasse bestimmen, muss man das Faden-strahlrohr mit einer Helmholtz-Spule kombinieren. Das Fadenstrahl-

rohr wird so in die Helmholtz-Spule gestellt, dass die Feldlinien des

Magnetfeldes der Helmholtz-Spule senkrecht zum Elektronenstrahl

stehen.

Im Glaskolben wirken jetzt Lorentzkräfte auf die Elektronen, die die

Elektronen auf eine Kreisbahn zwingen. Die Kreisbahn wird einge-

nommen, weil die Lorentzkraft zu jedem Zeitpunkt senkrecht zum Ge-

schwindigkeitsvektor zeigt. Die Lorentzkraft wird somit zur Radialkraft

für eine Kreisbahn. An einer Skala kann der Radius der Kreisbahn ab-

gelesen werden. Die Beschleunigungsspannung der Elektronenka-

none kann verändert werden, was zu Kreisbahnen mit unterschied-

lichem Radius führt.

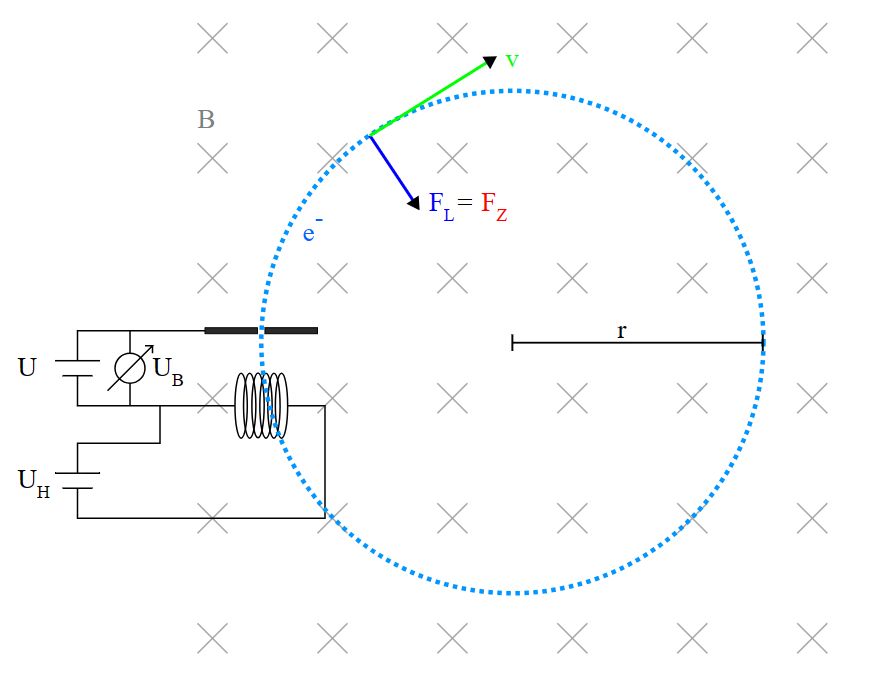

Hier noch ein Schema des Aufbaus.



Quelle: https://virtuelle-experimente.de/b-feld/uebungen/Zuordnung.php



Hinweis: Man muss aufpassen, dass die Stromstärkerichtung so gewählt wird, dass die Kreisbahn im Glaskolben verläuft und nicht nach außen zeigt.



Abbildungen zur Kreisbahn:





Abbildung zu der Lorentzkraft als Radialkraft

Quelle: https://de.wikipedia.org/wiki/Fadenstrahlrohr





Kreisbahn im Fadenstrahlrohr

Abbildung aus dem Video von Benno Köhler
